一、 核心目標與基本原則
核心目標：最大限度減少空氣中的微粒、有害化學分子（AMC）、靜電等污染物，確保生產工藝環境穩定可控，從而保證產品的高良率與高可靠性。
基本原則：
梯度壓差原則：潔凈度越高的區域，對外的靜壓值越高，防止低級別區域的污染物侵入。
人流/物流分流原則：人員與物料必須通過不同的專用通道進入，并設置嚴格的凈化程序。
單向流（層流）原則：在關鍵區域使用垂直或水平單向流，迅速將污染物帶走。
材料兼容性原則：潔凈室內所有建材、設備、工具均需采用低釋氣、抗靜電、不易產生微粒的材料。
二、 潔凈度分級標準

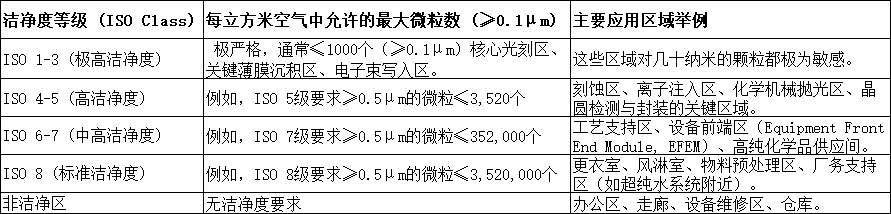

國際上普遍采用 ISO 14644-1 標準，以單位體積空氣中特定大小的微粒數量為依據進行分級。光學晶圓廠通常涉及以下關鍵級別：
三、 分區管控實施細則
工廠的物理布局應像一個“同心圓”或“迷宮”，從外到內，潔凈度逐級提高。
1. 更衣與人員準入?yún)^(qū) (ISO 8 → 更高)
功能：人員進入核心潔凈廠房的唯一通道。
流程：換鞋 → 一次更衣（脫去外衣） → 洗手烘干 → 穿潔凈服（連體服、手套、口罩、頭套、潔凈鞋） → 風淋室（通過高速潔凈氣流吹落衣物表面微粒） → 進入潔凈走廊。
管控要點：
嚴格的著裝規范和訓練。
風淋室兩側門互鎖，禁止同時開啟。
設置鏡子，確保著裝無誤。
2. 物料準入?yún)^(qū) (ISO 7-8)
功能：所有物料、設備、工器具進入潔凈室的通道。
流程：外包裝拆除（在灰色區） → 貨物經傳遞窗或貨淋室進入 → 用高純?nèi)軇┗驘o塵布擦拭 → 通過潔凈室內部物流系統運送。
管控要點：
傳遞窗互鎖，并有自凈功能。
物料包裝必須使用低釋氣、無脫落材料。
3. 潔凈走廊 (ISO 5-7)
功能：連接各工藝模塊的主通道，是維持廠區整體潔凈度的“大動脈”。
管控要點：
保持對兩側工藝區域的正壓。
地面通常鋪設高導電率的防靜電地板。
人員與物料在走廊內移動需遵守規定路線。
4. 核心工藝區 (ISO 1-5)
功能：進行光刻、刻蝕、沉積等核心制程的區域。
管控要點：
采用垂直層流送風天花板（FFU） 覆蓋整個區域或關鍵設備上方，形成穩定的單向氣流。
對溫濕度進行精密控制（如溫度±0.1°C，濕度±1%RH），以滿足光學工藝的尺寸穩定性要求。
嚴格的微振動控制，特別是光刻區，需要高規格的抗震地基。
實時微粒監測系統（Particle Monitor）和壓差傳感器。
5. 支持區 (ISO 6-8)
功能：放置工藝設備的支持系統，如設備后端、局部化學品供應系統。
管控要點：
該區壓力略低于核心工藝區，但高于潔凈走廊，作為一道“緩沖帶”。
6. 廠務基礎設施區 (非潔凈區)
功能：放置制程所需的支持系統，如超純水系統、大宗氣體系統、真空系統、廢氣處理系統。
管控要點：
雖然是非潔凈區，但其穩定運行直接決定潔凈室的品質。需重點監控超純水電阻率、氣體純度等。
四、 動態管控與維護
實時監控系統：對整個廠房的壓差、溫濕度、潔凈度等級進行7x24小時不間斷監控和記錄。
定期測試與認證：按照ISO 14644標準，定期進行風速、風量、氣流平行度、泄漏、恢復能力等測試。
嚴格的清潔規程：使用專用的無塵工具和溶劑，由經過培訓的潔凈室專員按計劃進行清潔。
人員持續培訓：所有進入潔凈室的人員必須反復接受行為規范培訓，理解污染源來自人體的道理。
總結：對光學晶圓電子廠而言，凈化潔凈分區管控是一項復雜的系統工程。它通過物理分區、壓差控制、氣流組織、以及嚴格的人員與物料管理，構建了一個從宏觀到微觀的立體防護網絡。成功的管控不僅依賴于高標準的硬件設施，更取決于持續、嚴謹?shù)娜粘９芾砗兔恳晃粏T工深入骨髓的潔凈意識。辰遠空調專注中央空調、凈化潔凈廠房二十年，專業提供合同能源管理、工商業節能改造、廢熱余熱利用。秉承精益求精的精神，追求卓越節能智能科技。給您貼心的服務，舒適的享受?？崾顕篮?，讓我們?yōu)槟氖孢m生活保駕護航。辰遠空調自有瑞仕龍智慧節能系統、瑞仕龍凈化通風機組，麥克維爾中央空調、大金中央空調、天加中央空調、格力中央空調等一線品牌代理，為您提供穩定、節能、舒適的空調、凈化通風、節能系統。本文由辰遠空調原創發布來自http://m.juhaoling.com。
